Expériences freelance

Développement électronique dans de nombreux domaines, vous trouverez sur cette page des exemples de quelques réalisations électroniques récentes réalisées de la rédaction du cahier des charges à la fabrication du prototype (de façon autonome à mon bureau).
Toutes les études suivantes sont la propriétées de mes clients.
Réalisation compléte Hardware et Software.

separation realisation etude freelance

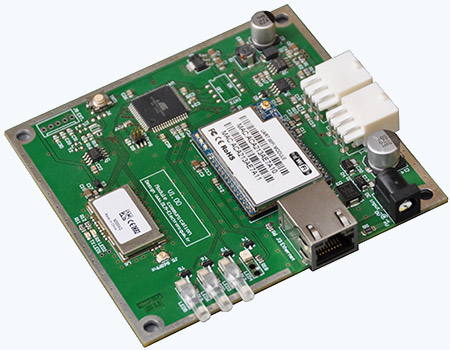

Télémétrie

Cette carte est utilisée dans des machines en tant qu’émetteur récepteur 868MHz, ou pour le même projet de façon autonome en tant que passerelle 868MHz vers internet (Wifi/Ethernet).
Elle permet la gestion d’un parc machines avec relevé automatique de compteurs (plusieurs fois par jour), la mise à jour des firmware et des fichiers de configurations depuis internet.

telemetrie 868Mhz transmission ethernet wifi ou RJ45
page configuration passerelle ethernet wifi RJ45
La passerelle peut être configurée depuis un serveur web embarqué.
site web telemetrie
DLM Electronique a développé aussi la partie web (gestion multiutilisateur, export de statistique au format xls, gestion du parc de machine…).

separation realisation etude freelance

RS485 opto-isolé


Ces cartes permettent la remise en formes logiciel (suppressions des parasites) et l’isolation galvanique de bus RS485, elles sont utilisés pour des bus de longues distances (quelques km).
repeteur rs485 opto isole 1 voie
Répéteur 1 voie
repeteur rs485 opto isole 4 voies
Eclateur1 voie vers 3 voies

separation realisation etude freelance

Minuterie LED

minuterie pour LED de puissance
Projet réalisée pour une expérience réalisée par le BRGM, permet d’allumer cycliquement pendant plusieurs mois à partir de 2 piles AA une LED de puissance.

separation realisation etude freelance

instrumentation physique

Ces cartes sont utilisées pour du matériel d’instrumentation physique pour les collèges et lycées.

Alimentation symetrique
Inverseur tension alimentation
Permet de créer une tension négative
generateur ultrason 40KHz
Générateur pour capteur ultrason

Alimentation multitension atxmega
Alimentation multiple
Alim. 1.5V à 12V,
Protégé contre les court circuits 1.5A
alimentation multitension

separation realisation etude freelance

Serrure DTMF

Serrure DTMF - traitement du signal par un algorithme de Goertzel
Cette carte permet à partir d’un signal DTMF l’ouverture d’une gâche.
Technologie utilisé :
- Convertisseur Boost (commande gâche)
- décodage logiciel du signal DTMF (traitement du signal par un algorithme de Goertzel) avec gestion de gain automatique,
- avertissement batterie faible
- cryptage AES.

separation realisation etude freelance

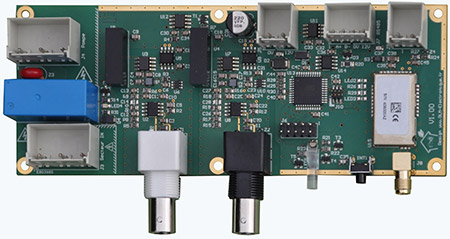

Sigfox

Via le réseau Sigfox la carte envoie de façon régulière l’état de deux entrées analogique opto-isolé (utilisé avec des capteurs avec une impédance de sortie >100M?). Un relais 220V peut être commandé depuis internet. Un bus RS485 permet l’ajout de capteur/actionneur supplémentaire.
Sigfox


separation realisation etude freelance

Thermomètre

thermometre thermocouple K
Pour sonde thermocouple de type K

Deux plages de mesures :
    -50°C/+150°C pas de 0.1°C
    0°C/+1200°C pas de 1°C

Sortie analogique 0/5V proportionnelle à la température.


separation realisation etude freelance

Gestion ventilateur

ventilateur pwm attiny
ventilateur pwm attiny
Permet d’asservir la vitesse de rotation d’un ventilateur sur la température.
Génère un signal d’erreur en cas de surchauffe ou d’arrêt du ventilateur

separation realisation etude freelance

Systèmes de distribution automatique de boissons

Cette étude électronique est divisée en deux parties, une carte permet de faire l’interface avec l’utilisateur, l’autre permet de commander tous les éléments de puissance de la machine à boissons.
Les deux cartes communiquent par un bus RS485

Carte afficheur:
- Microcontrôleur AtxMega128
- Afficheur graphique
- Horloge temps réel (RTC)
- Carte micro SD pour la sauvegarde/lecture des recettes et configurations
- Gestion des FAT16/32
- Mise à jour du Firmware via la carte SD
micro SD

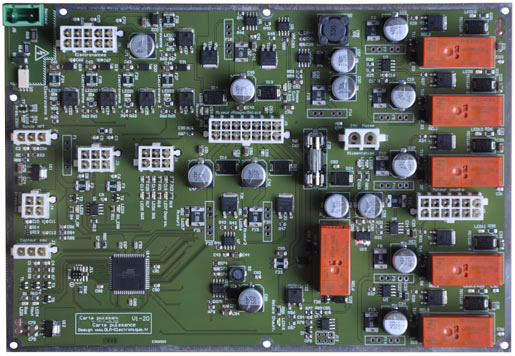

Carte puissance:
- 5 sorties 24V/300mA
- 10 sorties PWM 24V/3A
- 1 sortie analogique 0..24V/3A
- détection niveau d’eau
- détection présence secteur (optocoupleur)
- capteur de pression
- sonde de température
- 3 switches
- mise à jour du software via la carte afficheur (par la liaison RS485)

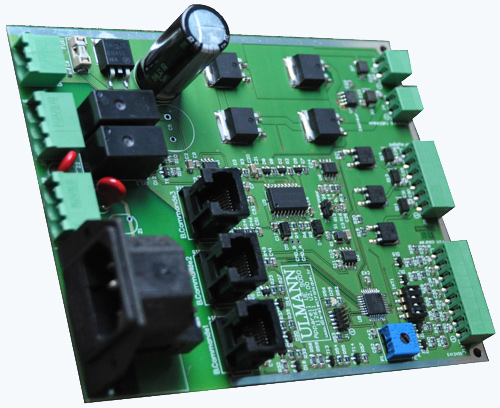

carte hardware puissance
Carte puissance


hardware microcontroleur carte afficheur
Carte afficheur

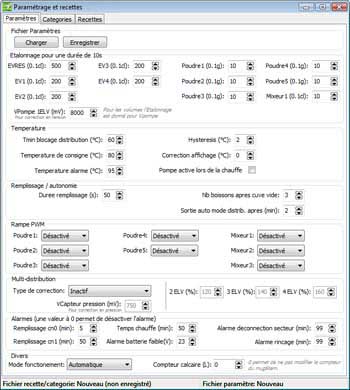

software builder c++
Paramétrage PC

Tous les paramètres de la machines et les recettes peuvent être modifiés via l’interface utilisateur de la machine ou via une interface PC.

separation realisation etude freelance

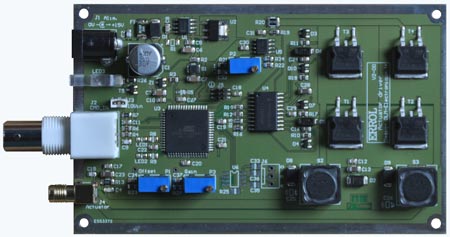

Commande pont H

Cette étude électronique permet de commander en courant (±1A) une bobine permettant de faire dévier un faisceau laser de ±60°. La commande est une tension analogique ou une commande via un bus série RS485, un microcontrôleur AtxMega permet d’ajuster le rapport cyclique sur le pont en H.

Pont en H pour faisceau laser

separation realisation etude freelance

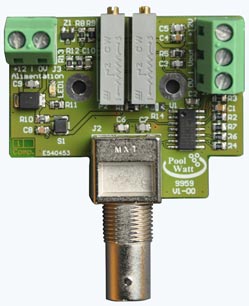

Mesure de PH

Cette carte permet de mesurer via un amplificateur haute impédance le PH d'une piscine.

mesure PH amplificateur haute impedance generateur sinus boitier

separation realisation etude freelance

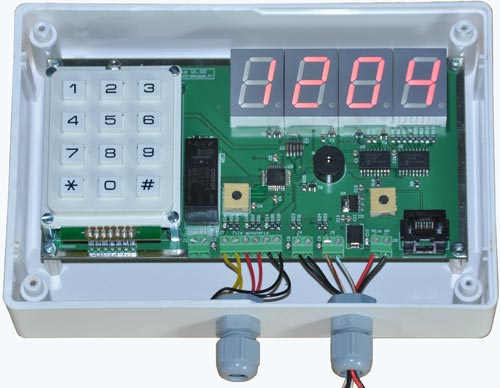

Minuterie à code

Ce boitier électronique est utilisée comme accessoire pour des jeux de rôles, un microcontrôleur (AtMega16) permet de gérer  la  saisie d’un code secret (via quatre afficheurs 7 segments), une minuterie peut être désactivée par une combinaison de fils à trouver et un relais permet de déclencher un fumigène.

minuterie jeu de role gérée par microcontroleur

separation realisation etude freelance

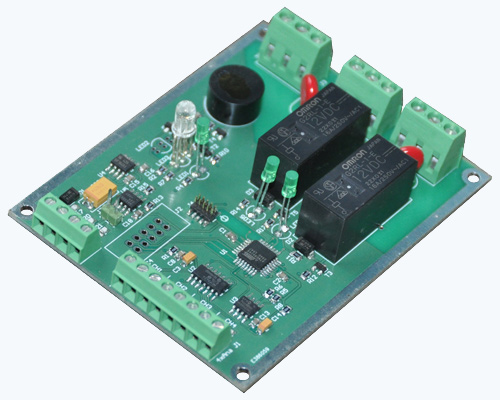

Contrôleur chauffage / thermocouple

Cette carte électronique permet gérer une régulation de chauffage via 2 relais 220V et 4 thermocouples pour l'acquisition de la température. La gestion des différents paramètres est faite via un bus RS485.

regulation electronique rs485 relais



Une sonde USB vers RS485 permet de gerer via un ordinateur la régulation.



separation realisation etude freelance

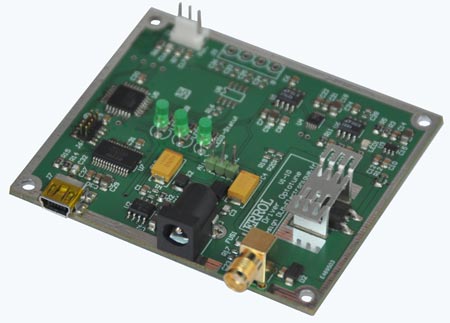

Commande en courant

Cette carte permet de commander en courant (0..300mA) une lentille électrique (optotune).
Le courant de sortie peut être paramétré par PC via un port USB ou par une commande analogique (potentiomètre).

commande courant via USB

separation realisation etude freelance

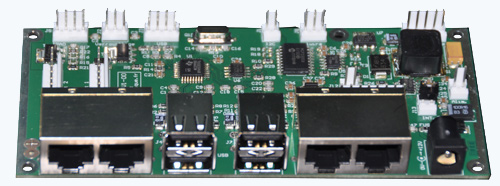

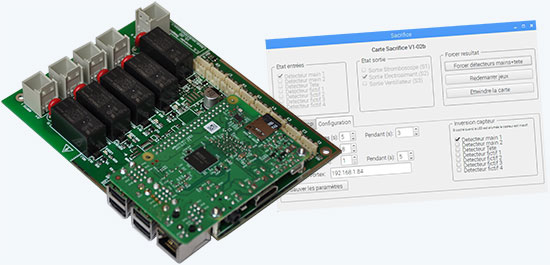

HUB USB

Cette carte électronique permet d'étendre les entrées/sorties d'une carte mère via un bus I2C, elle permet aussi de créer 4 sortie USB supplémentaire (HUB 1 vers 4).

HUB USB I2C

separation realisation etude freelance

Générateur de sinus

Cette carte électronique permet de générer un signal sinusoïdal (niveau et fréquence réglable par potentiomètre).

generateur sinus generateur sinus boitier



separation realisation etude freelance

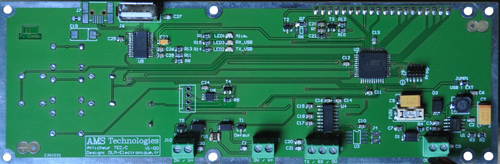

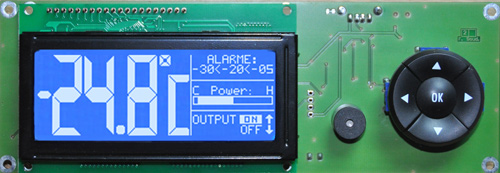

Affichage régulation module Peltier

Etude complète (menu et icones compris) à partir d'une idée du client. Cette carte électrique est composée d'un afficheur graphique 128x64, d'un microcontrôleur AtMega, d'une liaison RS232 pour le dialogue avec le contrôleur Peltier, et d'une liaison USB pour la mise à jour du firmware.

Afficheur graphique peltier

microcontroleur afficheur graphique peltier



separation realisation etude freelance

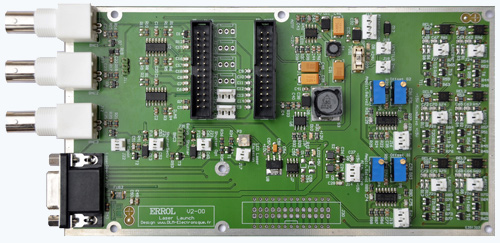

Gestion banc laser

electronique laser freelance



separation realisation etude freelance

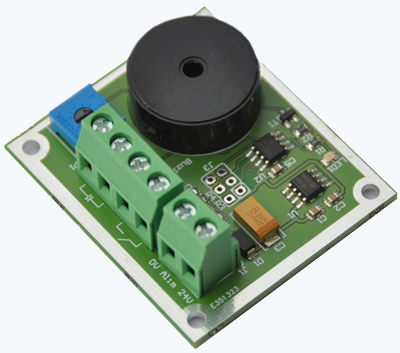

Minuterie

Apres action sur une entrée TOR, cette carte électronique génère un signal lumineux et sonore (buzzer) pendant une durée fixée par un potentiomètre.

Minuterie électronique



separation realisation etude freelance

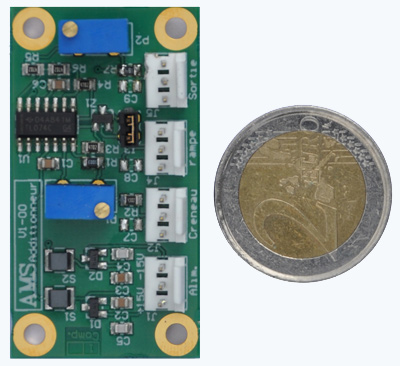

Additionneur signal anlogique

Cette carte électronique permet d'additionner plusieurs signaux analogiques.

alimentation linéaire LT1083

separation realisation etude freelance

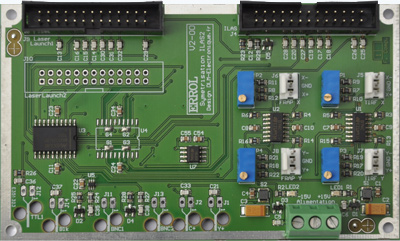

Symétrisation signal anlogique

Cette carte permet d'aiguiller différents signaux et de les symétriser.

Symetrisation signal ananlogique electronique

separation realisation etude freelance

Alimentations linéaires

Ces différentes cartes permettent d'alimenter un banc de mesure de précision.

alimentation linéaire LT1083 alimentation linéaire
alimentation linéaire redressement alimentation linéaire dispatch

separation realisation etude freelance

Télécommande pour banc laser

Etude complète à partir d'une idée du client. Cette carte permet de gerer l'interface utilisateur d'un banc laser. Un microcontroleur gére les securitées, les LEDs et l'interface utilisateur.

microcontroleur telecommande laser bouton poussoir microcontroleur telecommande laser

Une sonde USB permet de récuperer les informations sur le temps d'utilisation des différents lasers:
microcontroleur telecommande laser

separation realisation etude freelance

Eclairage de tubulure médicale à LED

Ce montage permet après appui sur un bouton poussoir d’éclairer des tubulures médicales afin de pouvoir régler facilement des petites vannes en milieux hospitalier. Le montage doit pouvoir fonctionner plusieurs années.

eclairage led pile eclairage led bouton poussoir



Commande électronique de laser YAG

Etude complète à partir d'une idée du client. Cette étude est composée de deux cartes.
- La carte microcontroleur (atMega645) est montée dans le pupitre de commande, elle gère toute l'électronique de commande du laser, d'interface utilisateur et de gestion des alarmes. Elle est composée d'un ecran graphique (LCD) de 128x64 pixels, d'un potentiometre numérique pour la saisi des valeurs, et d'une interfaçe USB pour le télechargement de nouveau firmware.

L'interfaçe utilisateur:

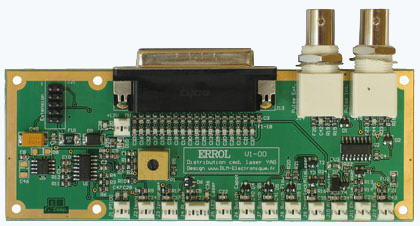

- Carte distribution, cette carte permet principalement de redistribuer les entrées sorties provenant du pupitre:

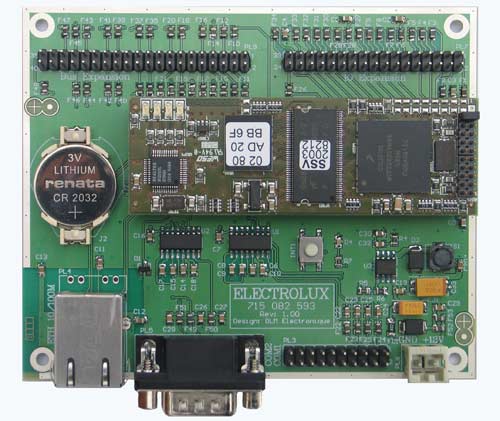

Module DNP5280

Etude materielle d'une carte électronique constituée d'un module DNP5280, d'une interfaçe ethernet et de deux ports serie RS233.

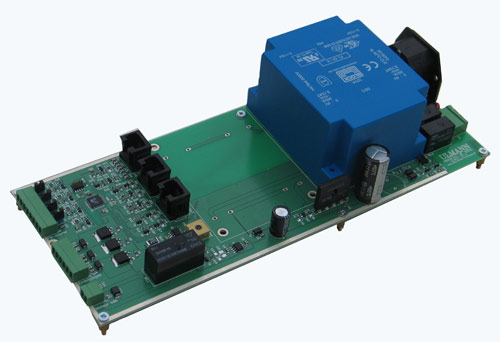

Commande électronique de tableau

Etude complète materielle et logiciel (de l'ecriture du cahier des charges à la réalisation du prototype) d'une carte de commande de tableaux coulissants à manœuvre électrique. Ces tableaux sont montés ou descendus par un moteur fonctionnant sous 24V continu (3.5A maximum); deux à trois tableaux peuvent être commandés à partir du même moteur, la sélection se faisant par un système d'embrayage électromagnétique fonctionnant aussi sous 24V (0.7A maximum). Un écran peut être incliné par l'intermédiaire de deux moteurs commandés sous 220V.
Les commandes du système peuvent se faire par l'intermédiaire de trois boîtiers filaires.

Nouvelle version permettant de gerer un moteur 24V 200W via un pont en H, l'alimentation de l'ensemble est réalisée par un bloc secteur OEM.

pont H



Accesoire pour jeu de rôles

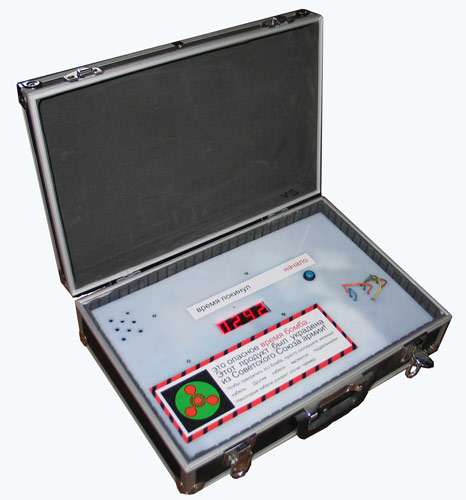

- Fausse bombe électronique, cette malette permet de déclencher un compte à rebour. Si il n'est pas désamorcer à temps par l'utilisateur (combinaison de fils à couper) il declenchera une alarme et un fumigène.

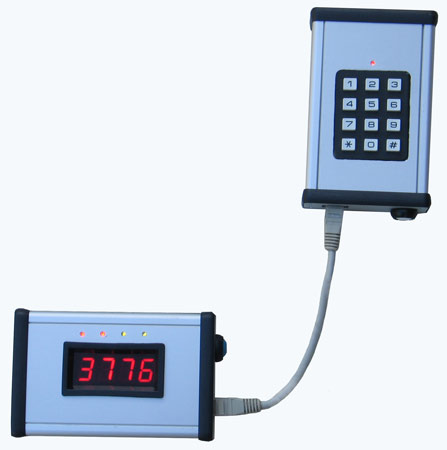

- Cette étude est composée deux boitiers un digicode standard et un boitier hacker. Le boitier hacker permet une fois branché au digicode de trouver le bon code de déverouillage du digicode...



Commande électronique de moteur à partir d'une télecommande infrarouge

Carte électronique principale:

Télecomande infrarouge:
